Robot Sederhana tanpa Pemrograman Dan Keahlian "BeetleBot !!!" Hanya 6 Langkah!

HAi Para Robotikers... Pengen sharing tentang robot, robot biasanya dianggap susah untuk membuatnya, perlu keahlian khusus untuk memprogramnya dan keahlian untuk membuat elektrioniknya.. tapi santai aja bro... Buat robot itu menyenangkan ... : D

Robot ini bernama Beetle Bot

Alan dan Bahan
Microswitch
Klip /Clipper
Gunting
BAterai 1.5 V
Kabel Jumper
Tempat Baterai
Dinamo Tamiya /Motor DC
Lem Tembak

Skematik Dasarnya

Nah tu Brooo.. Skematiknya.. Gampang kan :D, Mari Kita Buat ... XD

1. Solder semua Komponen dengan tenol, jangan lupa kabelnya

2. Setelah semua komponen terkabeli(*bahasa Jawa), Kemudian pada dudukan baterai solder kabel dengan dudukan baterai seperti pada gambar berikut

3. Lem dengan lem tembak Microswitch seperti pada gambar

4. Lem TemBak Motor DC seperti Pada GAmbar Berikut ini : D (*Pake Gambar biar jelasinnya mudah ; p)

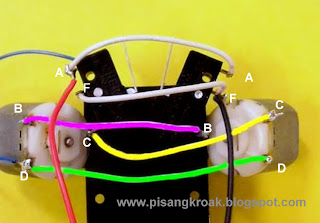

5. Kalau Suka Panas-panas.. Solder LAgi Bang.. Seperti Pada Gambar.. Oh iya.. Tuh Microswitch AFB dan AFC,..,.,.

6.Selanjutnya Pasang Antena Pake Clippernya

MEkanisme Kerja robot sangatlah simpel, ketika Clipper robot mengenai tembok, maka Clipper tersebut akan memberikan tekanan terhadap Motor DC sehingga, sehingga Microswitch tertekan , pada kondisi inilah microswitch akan mengubah arah robot....

Nah tu Dasar-dasra Buat Robot Pualeng Sederhana.. Kalau dah Isa.. lanjut ke Wall Follower Pake IR sensor,,, KAlau ennggak Pake Sensor JArak ( Sekalian Aja Ikut KRCI wkwkwkwkkwk :D semoga bisa bermanfaat.. Maaf Kalau ada kesalahan mohon kritik dan saran, Artikel ini boleh disebarluaskan asalkan ditulis sumbernya : )) Terimakasih)
